圆织机原理

1、塑料圆筒编织机(圆织机).塑料圆筒编织机(圆织机)是塑编企业的主要编织机种,和他织机一样,具有三个主运动机构和二个副运动机构.

2、圆织机的开口,引纬,打纬机构-主机.

圆织机的主机由电机,减速系统,机座构成传动系统;由主转盘驱动滑块,滑块带动棕带(棕框),棕丝,再配以跳杆(张力杆)组件,环规等,构成开口机构;由推梭杆,梭子等构成引纬机构.圆织机没有专设打纬结构,它是由梭子上的张紧杆带动前端的滚轮,借梭子圆周运行, 把扁丝带入并拉向环规(织口),即完成打纬.

3、圆织机的送经机构-经纱架和送经辊:

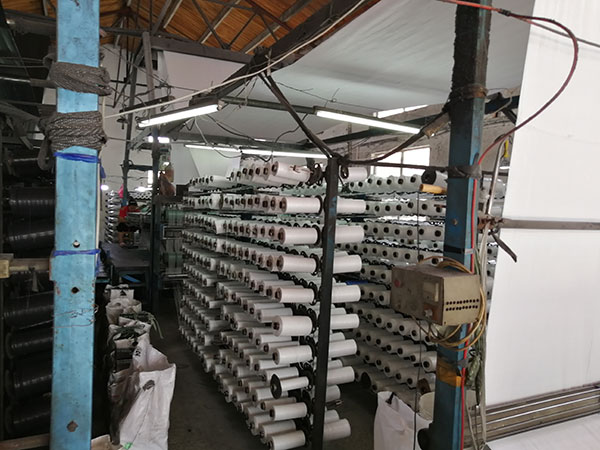

经纱架一般由钢管或型钢为骨架,分排和列固经纱管的支撑轴及靠盘组成.

送经辊多为主动送经,它有自己的力矩电机,减速机,传动链驱动送经辊转动.被动送经为无驱动力,它由主机牵引的扁丝带动它转动,适用于高线密度的扁丝.主动送经辊又称自动送经辊.

4、圆织机卷取机构-上牵引系统和收卷机.

上牵引系统由主机同时驱动,它由变纬齿轮改变纬密,由减速机减速,由一对平辊牵引编织布,输出的编织布由收卷机卷取成布卷.收卷机由力矩电机,减速机及二辊平面滚取卷布.

5、电气控制系统.

由电气元件组成的电气控制系统,主要控制经停,纬停,主机开停,送经系统,收卷系统,有变频调速的圆织机,控制

系统内装变频器

6、圆织机的主要技术参数:

圆织机的技术参数大同小异,主要技术参数为主机转速,最大编织幅宽和最小编织幅宽,梭子数量,经纬密度,经纱数等.实际生产能力看织布时扁丝的宽度和连续织布率.因而,圆织机的技术参数关系生产能力这一块，必须了解掌握。
